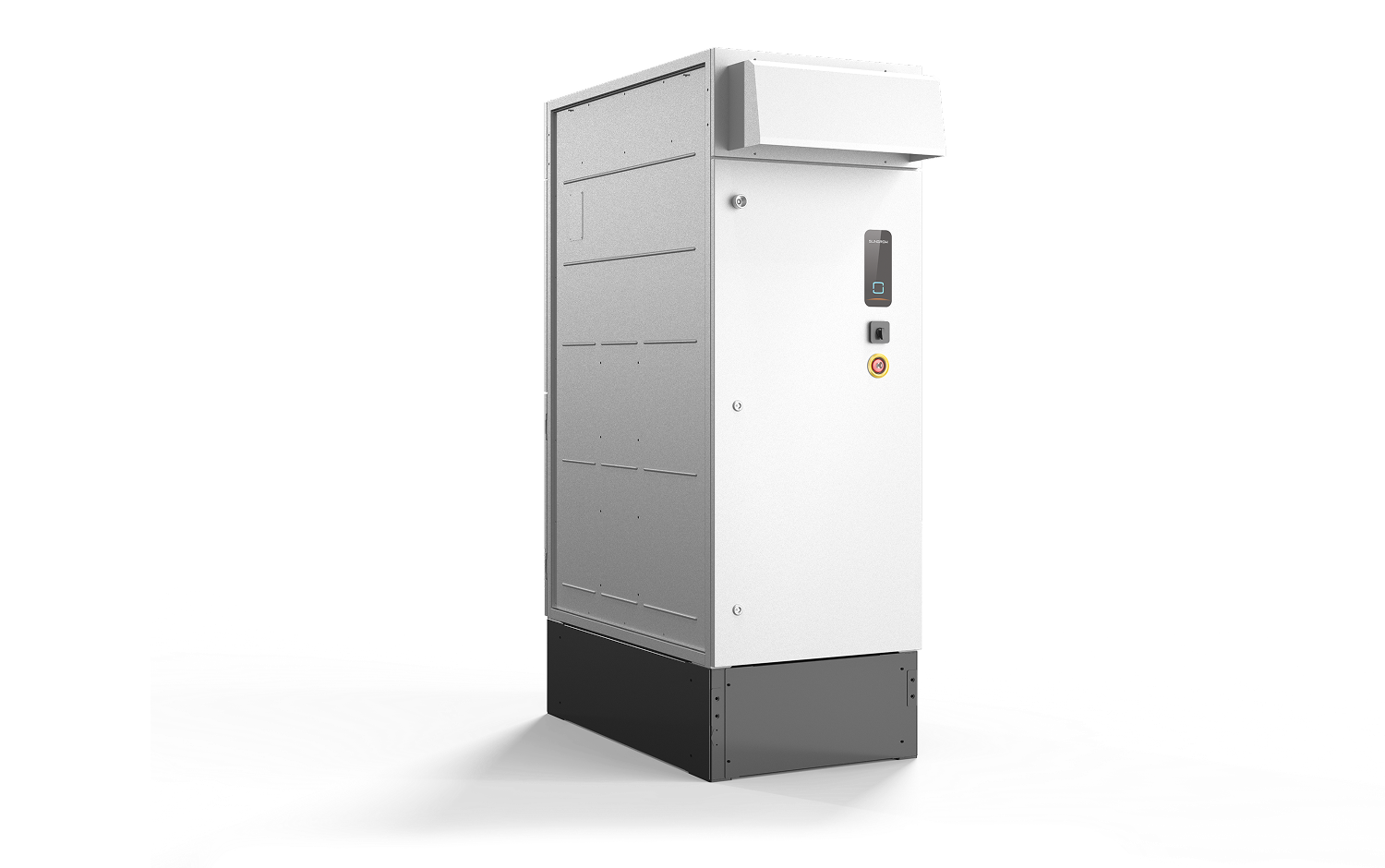

模块化逆变器

SG840UD

1+X-R系列地面光伏后市场解决方案

立即咨询

方案与产品产品光伏逆变器模块化逆变器 SG840UD

产品优势

灵活适配

交流电压 270Vac~690Vac，历史主流机型全覆盖
模块化设计，体积小，重量轻，施工便捷
兼容主流通讯协议，适配不同项目组网需求

高效便捷

1+X 共平台设计，器件可靠，全生命周期备件无忧
支持 IV 扫描，直流安全保护，风道自清洁，运维更省心
IP65 防护，C5 防腐，满足多场景需求

技术参数

产品型号

标识不同项

SG840UD-500K

SG840UD-630K

SG840UD-800K

输入（直流）

最大输入电压

启动电压

额定功率下MPP电压范围

MPPT路数

输入路数

1100 V

440 V/480 V/570 V

440 V：420 V - 1000 V；480 V：460 V - 1000 V；570 V：550 V - 1000 V

8路 ( 负极接地可选10路 )

1100 V

480 V/570 V

480 V：460 V - 1000 V；570 V：550 V - 1000 V

8路 ( 负极接地可选10路 )

1100 V

600 V

600 V：580 V - 1000 V

8路 ( 负极接地可选10路 )

输出（交流）

额定输出功率

最大输出功率

最大输出视在功率

功率因数范围

额定工作频率

工作频率范围

额定电网电压

最大输出电流

馈电相数/输出端相数

总谐波失真

直流分量

500 kW

550 kVA

-0.8 ～ 0.8

50 Hz / 60 Hz

45 Hz ～ 65 Hz

440 V：270 V；480 V：315V；570 V：380 V

1270 A

3 / 3

< 1.5 %（额定功率下）

< 0.5 % 额定输出电流

630 kW

693 kW

693 kVA

-0.8 ～ 0.8

50 Hz / 60 Hz

45 Hz ～ 65 Hz

480 V：315 V；570 V：360 V

1270 A

3 / 3

< 1.5 %（额定功率下）

< 0.5 % 额定输出电流

800 kW

880 kW

880 kVA

-0.8 ～ 0.8

50 Hz / 60 Hz

45 Hz ～ 65 Hz

600 V：400 V

1270 A

3 / 3

< 1.5 %（额定功率下）

< 0.5 % 额定输出电流

保护

孤岛保护

高低电压穿越

直流输入保护

交流输出保护

电网检测、方阵绝缘阻抗检测、过热保护

夜间SVG功能

交直流防雷

温度、湿度、烟感检测

具备

选配

具备

选配

具备

选配

具备

通用数据

尺寸（宽*高*深）

重量

防护等级

工作环境温度范围

工作环境湿度范围

工作允许海拔高度

满足标准

通讯方式

显示方式

700 mm * 2100 mm * 1525 mm

≤ 800 kg

IP65

-35 ℃ ～ 60 ℃

0 ~ 100 %

5000 m（大于3000 m降额）

IEC62109-1,IEC62109-2,IEC61727,IEC62116,NB/T32004,GB/T37408

RS485，以太网

LED指示灯, 以太网+WebHMI

700 mm * 2100 mm * 1525 mm

≤ 800 kg

IP65

-35 ℃ ～ 60 ℃

0 ~ 100 %

5000 m（大于3000 m降额）

IEC62109-1,IEC62109-2,IEC61727,IEC62116,NB/T32004,GB/T37408

RS485，以太网

LED指示灯, 以太网+WebHMI

700 mm * 2100 mm * 1525 mm

≤ 800 kg

IP65

-35 ℃ ～ 60 ℃

0 ~ 100 %

5000 m（大于3000 m降额）

IEC62109-1,IEC62109-2,IEC61727,IEC62116,NB/T32004,GB/T37408

RS485，以太网

LED指示灯, 以太网+WebHMI
